    刮板輸送機組成結構圖

    發布時間：2017-12-14 17:53:15      點擊次數：36117
      刮板輸送機是一種撓性牽引機構的連續輸送機械，是為采煤工作麵和采區巷道運煤布置的機械。它的牽引構件是刮板鏈，承載裝置是中部槽。

      刮板輸送機的類型很多，各組成部件的形式和布置方式也各不相同，但其主要結構和基本組成部分是相同的，由機頭部、機身、機尾部和輔助設備四部分組成。

      刮板輸送機組成結構圖


    刮板機圖片

    刮板機圖片


      機頭部是輸送機的傳動裝置，包括機頭架、電動機、液力聯軸器、減速器、機頭主軸和鏈輪組件等。作用是電動機通過聯軸器、減速器、機頭主軸和導鏈輪，帶動刮板在溜槽內運行，將煤輸送出來。

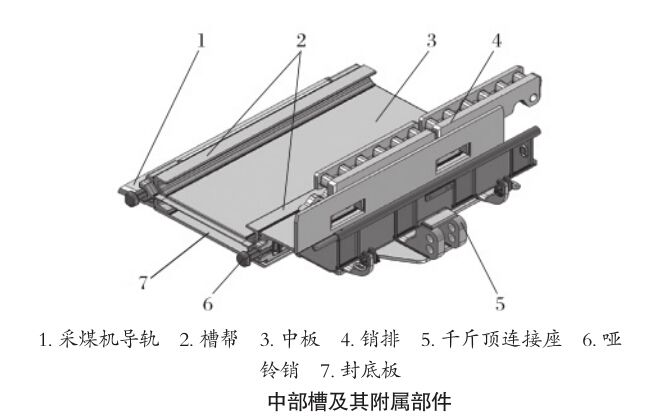

      機身是輸送機的送煤部分，由槽體和刮板鏈組成。槽體是輸送機機身的主體，是荷載和刮板鏈的支承和導向部件，由鋼板焊接壓製成型，分為中部槽、調節槽和連接槽。刮板鏈由鏈環和刮板組成。

      機尾部由機尾架、機尾軸、緊鏈裝置、導鏈輪或機尾滾筒組成;導鏈輪用來改變刮板鏈方向;緊鏈裝置用來調節刮板鏈鬆緊。

      輔助裝置包括緊鏈器、溜槽液壓千斤頂和防滑裝置等。
